简介：

   本终端为欧式电缆接头的第五代产品，原料选用进口优质液态硅橡胶,采用最先进的三层复合工艺成型。

前接头用于电缆分支箱、环网柜、箱变等。外表的屏蔽层厚3mm，可靠保证长期工作时外表接地。又称：可触摸接头。适用于交联电力电缆的进出线终端，与开关柜的双通套管用螺纹连接。额定电压6KV~20KV，Um=24KV，额定电流630A。

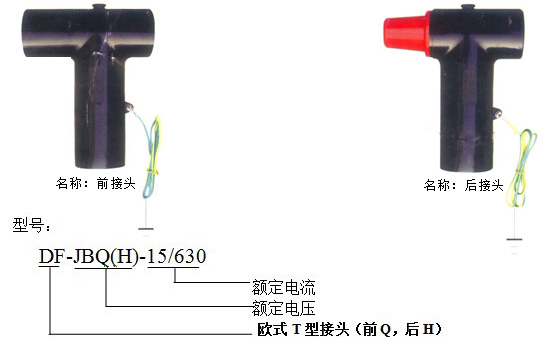

DFJBQ15-630屏蔽型前接头，工作时连接在开关柜的双通套管（母线套管）上。

DFJBH15-630屏蔽型后接头，工作时连接在前接头的后边。连接后总长为305mm。



特点：

1.         本产品采用特种硅橡胶制作，无毒、阻燃。下部的应力体均匀了电缆外屏蔽切断处的电场，保证电缆的长期可靠运行，使用寿命超过30年。

2.         上部的T型外套使高压部分全密封、全绝缘、全屏蔽。特种适用于潮湿及污秽环境运行。

3.         采用高纯度电解铜材料、大截面、大平面的接线端子和连接杆为大负荷电流提供可靠通道。



名   称	单   位	参   数
额定电压	KV	15
额定电流	A	630
5分钟工频耐压	KV	39
15分钟直流耐压	KV	35
雷电冲击耐压	KV	105
15KV下局部放电	≤PC	10
短时耐受电流	kA/S	32/2
动稳定电流	kA	110



详细资料请联系我们的电气工程师!
